各類微小型結構
電子器件、部件的振動測試

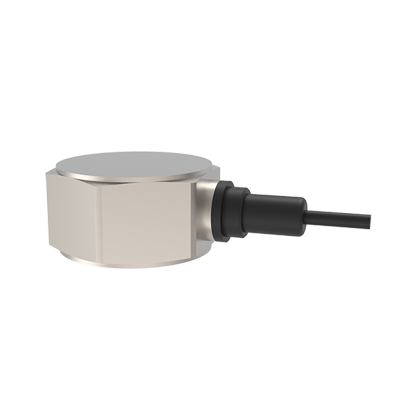

多種安裝（粘接/螺釘/通孔）和輸出形式（頂端/側端/連體電纜）
| 型號（高端型） | J10231 | J10232 | J10221/J10222 | J11221/J11222 | J10234/35/36/37 | J11234/35/36/37 | J12234/35/36/37 | J13234/35/36/37 | J14234/35/36/37 | |
| 特征描述 | 鈦合金殼體；兩種安裝方式（M3螺釘，粘接）；兩種輸出形式：5-44，連體電纜 | |||||||||
| 外形尺寸mm（六角x高/圓x高） | 8.5x5.1 | 4.7x2.8 | 6.3x3 | J1x234/235：8.5x4.1（連體電纜輸出) J1x236/237：8.5x5.1（5-44接嘴輸出) | ||||||
| 靈敏度（mV/g） | 1 | 2 | 5 | 10 | 5 | 10 | 20 | 50 | 100 | |
| 測量范圍（g peak） | ±5000 | ±2500 | ±1000 | ±500 | ±1000 | ±500 | ±250 | ±100 | ±50 | |
| 幅值線性 | ≤±1% | |||||||||
| 寬頻帶分辨率（g rms） | 0.005 | 0.0025 | 0.001 | 0.001 | 0.001 | 0.0005 | 0.00025 | 0.0001 | 0.00005 | |
| 頻率范圍 | ±5%（Hz~kHz） | —— | —— | 3~10 | 3~10 | 3~11 | 1~11 | 1~11 | 1~11 | 1~10 |
| ±10%（Hz~kHz） | 5~10 | 5~10 | 2~11 | 2~11 | 2~13 | 0.5~12 | 0.5~12 | 0.5~12 | 0.5~11 | |
| 安裝諧振頻率（kHz） | ≥60 | ≥60 | ≥45 | ≥50 | ≥55 | ≥40 | ≥50螺釘安裝 ≥37粘貼 | ≥45螺釘安裝 ≥37粘貼 | ≥40螺釘安裝 ≥35粘貼 | |
| 橫向靈敏度 | ≤5% | |||||||||
| 供電電源（VDC） | 18~30 | |||||||||
| 供電電流（mA） | 2~20 | |||||||||
| 輸出阻抗（Ω） | ≤100 | |||||||||
| 直流偏置電壓（V） | 8~12 | |||||||||
| 電噪聲 功率譜密度 (μg/√Hz) | 10Hz | 1200 | 600 | 240 | 120 | 240 | 120 | 60 | 24 | 12 |
| 100Hz | 400 | 200 | 80 | 40 | 80 | 40 | 20 | 8 | 4 | |
| 1000Hz | 300 | 150 | 60 | 30 | 60 | 30 | 15 | 6 | 3 | |
| 安裝絕緣電阻 | —— | |||||||||
| 最大承受沖擊值（g peak） | 8000 | 6000 | 5000 | 6000 | 6000 | 5000 | 3000 | 2000 | 1000 | |
| 工作溫度（℃） | -50~125 | |||||||||
| 密封形式 | 激光焊接 | |||||||||
| 敏感材料 | 高端壓電陶瓷/剪切 | |||||||||
| 外殼材料 | 鈦合金 | |||||||||
| 安裝方式（連體螺釘/粘接） | M3連體螺釘 | 粘貼 | 粘貼 | J1x234/J1x237 M3連體螺釘； J1x235/J1x236 粘接 | ||||||
| 重量（克） | 1.0 | 1.5 | 0.17 | 0.5 | 1.0 | 0.9 | 1.0 | 1.5 | 1.9 | |
| 傳感器輸出形式 | φ1.0高溫連體電纜 +BNC | J1x221：M2接嘴 J1x222：連體電纜+M5 | J1x234/J1x235 φ1.0高溫連體電纜+BNC； J1x236/J1x237 側端5-44接嘴 | |||||||
| 常用電纜選項 (電纜描述/型號) | ? 電纜兩端接頭 連體電纜+BNC：φ1.0 高溫電纜（5002212） ? 電纜兩端接頭 M2+BNC：φ0.85 高溫電纜（5006312） ? 電纜兩端接頭 5-44—BNC：φ1.6 TPV電纜（5344912）；φ1.6 四氟高溫電纜（5342112） | |||||||||
| 型號 | 普通型 | 11227 | 13227 | 14227 | 10127 | 11127 | 12127 | 13127 | 14127 |
| 高端型 | J11227 | J13227 | J14227 | J10127 | J11127 | J12127 | J13127 | J14127 | |
| 特征描述 | 微小型通孔安裝（M3螺栓）；微小型頂端接嘴輸出 | ||||||||
| 外形尺寸mm（Lx高/六角x高） | 8x4.7 | 10.6x7.2 | 7x8.2 | 9x10.7 | |||||
| 靈敏度（mV/g） | 10 | 50 | 100 | 5 | 10 | 20 | 50 | 100 | |
| 測量范圍（g peak） | ±500 | ±100 | ±50 | ±1000 | ±500 | ±250 | ±100 | ±50 | |
| 幅值線性 | ≤±1% | ||||||||
| 寬頻帶分辨率（g rms） | 0.0005 | 0.0001 | 0.00005 | 0.001 | 0.0005 | 0.0025 | 0.0001 | 0.00005 | |
| 頻率范圍 | ±5%（Hz~kHz） | 2~11 | 2~10 | 2~6 | 2~13 | 2~13 | 2~13 | 2~13 | 2~10 |
| ±10%（Hz~kHz） | 1~13 | 1~11 | 1~8 | 1~14 | 1~14 | 1~14 | 1~14 | 1~11 | |
| 安裝諧振頻率（kHz） | ≥70 | ≥40 | ≥38 | ≥65 | ≥59 | ≥38 | ≥40 | ≥38 | |
| 橫向靈敏度 | ≤5% | ||||||||
| 供電電源（VDC） | 18~30 | ||||||||
| 供電電流（mA） | 2~20 | ||||||||
| 輸出阻抗（Ω） | ≤100 | ||||||||
| 直流偏置電壓（V） | 8~12 | ||||||||
| 電噪聲 功率譜密度 (μg/√Hz) | 10Hz | 120 | 24 | 12 | 240 | 120 | 60 | 24 | 12 |
| 100Hz | 40 | 8 | 4 | 80 | 40 | 20 | 8 | 4 | |
| 1000Hz | 30 | 6 | 3 | 60 | 30 | 15 | 6 | 3 | |
| 安裝絕緣電阻 | —— | ||||||||
| 最大承受加速度值（g peak） | 2000 | 800 | 400 | 2500 | 2000 | 1200 | 800 | 400 | |
| 最大承受沖擊值（g peak） | 5000 | 2000 | 1000 | 6000 | 5000 | 3000 | 2000 | 1000 | |
| 工作溫度（℃） | -50~125 | ||||||||
| 密封形式 | 激光焊接 | ||||||||
| 敏感材料 | 普通/高端 壓電陶瓷/剪切 | ||||||||
| 外殼材料 | 鈦合金 | ||||||||
| 安裝方式（連體螺釘/粘接） | M2通孔 | M3通孔 | M3通孔 | M3 | M5 | ||||
| 重量（克） | 1 | 2.2 | 2.2 | 1.3 | 1.3 | 1.5 | 2.7 | 3 | |
| 傳感器輸出形式 | 5-44側端 | M5側端 | M5側端 | 5-44頂端 | 5-44頂端 | 5-44頂端 | M5頂端 | M5頂端 | |
| 常用電纜選項 (電纜描述/型號) | ? 電纜兩端接頭 5-44—BNC：Φ1.6 TPV電纜（5344912）；Φ1.6 四氟高溫電纜（5342112） ? 電纜兩端接頭 M5-BNC：Φ2.0 PVC電纜（5111112）；Φ2.0 TPV電纜（5113812）；Φ2.0 四氟高溫電纜（5111212） | ||||||||
