高低溫環境下，微小型結構的振動測試

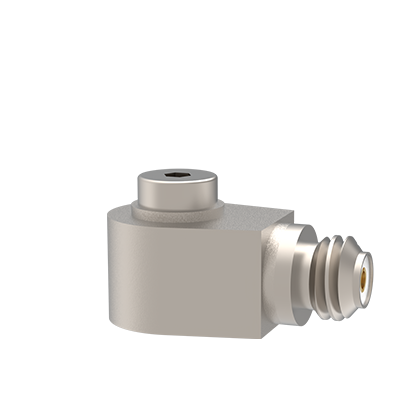

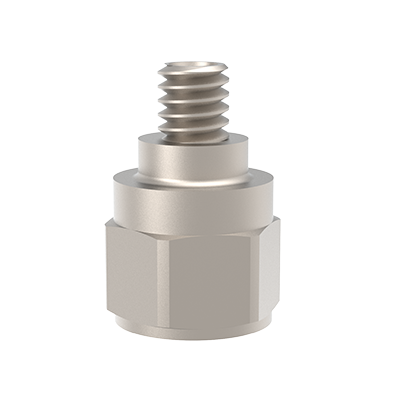

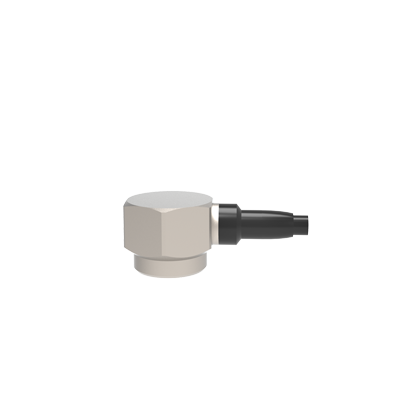

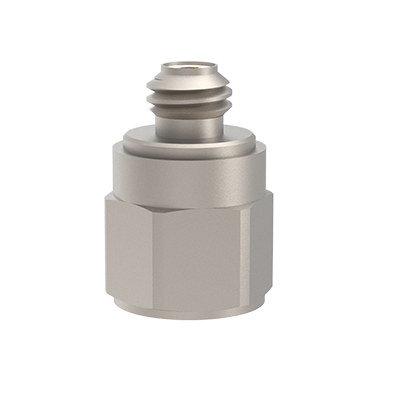

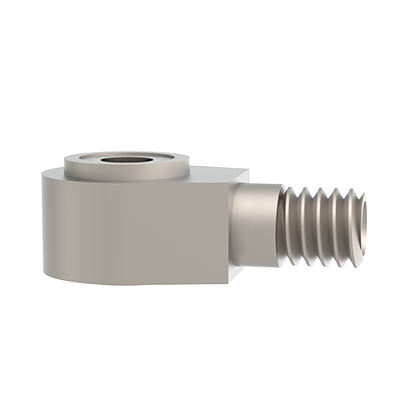

多種安裝（粘接/螺釘/通孔）和輸出形式（頂端/側端/連體電纜）
| 型號 | J21221 | J21222 | J21127 | J22127 | J21227 | J22227 | |
| 特征描述 | 鈦合金外殼；微小型通孔安裝（M2，M3螺栓）；微小型頂端接嘴輸出 | ||||||
| 外形尺寸mm（六角x高/圓） | 4.7x2.8 | 4.7x2.8 | 7x6.2 | 7x8.2 | 8x4.7 | 10.6x7.2 | |
| 靈敏度（pC/g） | 0.5 | 0.5 | 1 | 3 | 1 | 4 | |
| 測量范圍（g peak） | ±1250 | ±1250 | ±3000 | ±2000 | ±3000 | ±2000 | |
| 幅值線性 | ≤±1% | ||||||
| 頻率范圍 | ±5%（Hz~kHz） | 2~10 | 2~10 | 2~10 | 3~8 | 2~10 | 3~8 |
| ±10%（Hz~kHz） | 1~12 | 1~12 | 1~12 | 2~9 | 1~12 | 1~10 | |
| 安裝諧振頻率（kHz） | ≥50 | ≥50 | ≥50 | ≥50 | ≥50 | ≥50 | |
| 橫向靈敏度 | ≤5% | ||||||
| 芯體電容（pF） | 120 | ||||||
| 芯體絕緣阻抗（Ω） | ≥ 1x1011 | ||||||
| 安裝絕緣電阻 | —— | ||||||
| 最大承受加速度值（g peak） | 4000 | 4000 | 4000 | 3000 | 4000 | 3000 | |
| 最大承受沖擊值（g peak） | 30000 | 30000 | 30000 | 15000 | 30000 | 12000 | |
| 工作溫度（℃） | -50~250 | ||||||
| 密封形式 | 激光焊接 | ||||||
| 敏感材料 | 高端壓電陶瓷 / 剪切 | ||||||
| 外殼材料 | 鈦合金 | ||||||
| 安裝方式_內螺紋螺孔 | 粘貼 | 粘貼 | M3螺孔 | M3螺孔 | M2通孔 | M3通孔 | |
| 重量（克） | 0.2 | 0.2 | 1.5 | 2.7 | 0.97 | 2.1 | |
| 傳感器輸出形式 | M2 | 四氟高溫連體電纜 | 5-44頂端輸出 | M5頂端輸出 | 5-44頂端輸出 | M5側端輸出 | |
| 常用電纜選項 (電纜描述/型號) | *電纜兩端接頭 M5—BNC：Φ3 PVC電纜（5111312）；Φ3 TPV電纜（5112812）；Φ2 四氟高溫電纜（5111212） *電纜兩端接頭 5-44—BNC：Φ2 PVC電纜（5341112）；Φ2 TPV電纜（5343812）；Φ2 四氟高溫電纜（5341212） | ||||||
| 標準附件 | ①M3-M5/M5安裝螺釘；②標配：1米同軸PVC電纜（普通），1米同軸高溫電纜（高端）；③出廠校驗報告 | ||||||
