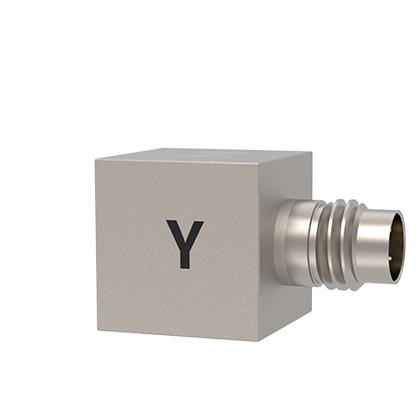

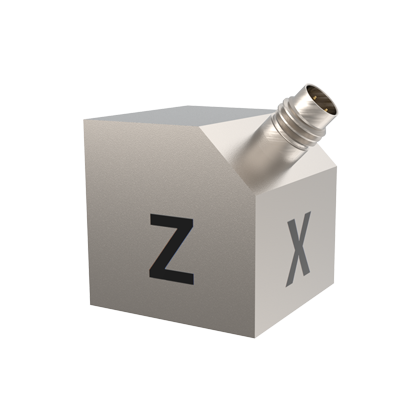

一般機械組件，大中型零部件的振動測試
適合傳感器需粘接安裝的測試對象
| 型號 | 普通 | 10540 | 11540 | 12540 | 13540 | 14540 | 15540 | 16540 |
| 高端 | J10530 | J11530 | J12530 | J13530 | J14530 | J15530 | J16530 | |
| 特征描述 | 鈦合金殼體；其他選項；低頻擴展，高溫環境，防水連體電纜，粘貼M2.5 | |||||||
| 外形尺寸 mm3(立方) | 10.8 | 10.8 | 10.8 | 12.7 | 14 | 18 | 23 | |
| 靈敏度（mV/g） | 5 | 10 | 20 | 50 | 100 | 200 | 500 | |
| 測量范圍（g peak） | ±1000 | ±500 | ±250 | ±100 | ±50 | ±25 | ±10 | |
| 幅值線性 | ≤ ±1% | |||||||
| 寬頻帶分辨率（g rms） | 0.001 | 0.0005 | 0.00025 | 0.0001 | 0.00005 | 0.000025 | 0.00001 | |
| 頻率范圍 | ±5%（Hz~kHz） | 1~10 | 1~8 | 1~8 | 1~7 | 1~6 | 1~4 | 1~3 |
| ±10%（Hz~kHz） | 0.5~11 | 0.5~10 | 0.5~10 | 0.5~9 | 0.5~7 | 0.5~6 | 0.5~4 | |
| 安裝諧振頻率（kHz） | ≥70 | ≥50 | ≥70 | ≥38 | ≥25 | ≥20 | ≥8 | |
| 橫向靈敏度 | ≤5% | |||||||
| 供電電源（VDC） | 18~30 | |||||||
| 供電電流（mA） | 2~20 | |||||||
| 輸出阻抗（Ω） | ≤100 | |||||||
| 直流偏置電壓（V） | 8~12 | |||||||
| 電噪聲 功率譜密度 (μg/√Hz) | 10Hz | 240 | 120 | 60 | 24 | 12 | 6 | 2.4 |
| 100Hz | 80 | 40 | 20 | 8 | 4 | 2 | 0.8 | |
| 1000Hz | 60 | 30 | 15 | 6 | 3 | 1.5 | 0.6 | |
| 安裝絕緣電阻 | —— | —— | —— | —— | —— | —— | —— | |
| 最大承受加速度值（g peak） | 2500 | 2000 | 1200 | 800 | 400 | 200 | 80 | |
| 最大承受沖擊值（g peak） | 6000 | 5000 | 3000 | 2000 | 1000 | 500 | 200 | |
| 工作溫度（℃） | -50~125 | |||||||
| 密封形式 | 激光焊接 | |||||||
| 敏感材料 | 普通/高端 壓電陶瓷/剪切 | |||||||
| 外殼材料 | 鈦合金 | |||||||
| 安裝方式/Y，Z軸方向螺孔 | 粘接/M2.5，可配552130 | 粘貼/M3，可配552130 | ||||||
| 重量（克） | 4.2 | 4.5 | 4.5 | 8.8 | 12.5 | 30.5 | 72 | |
| 傳感器輸出形式 | 1/4"-28四芯接嘴 | |||||||
| 電纜兩端接頭形式 | 1/4"-28四芯接頭——3xBNC（516xx17）；1/4"-28四芯接頭——1/4"-28四芯接嘴（516xx15） | |||||||
| 常用電纜選項 (電纜描述/型號) | * 電纜兩端接頭 1/4"-28四芯接頭—3xBNC：Φ3 PVC四芯電纜（5161417）；Φ3 TPV電纜（5163417）；Φ3 四氟高溫電纜（5161517） * 電纜兩端接頭 1/4"-28四芯接頭—1/4"-28四芯接嘴：Φ3 PVC四芯電纜 (5161415)；Φ3 TPV電纜 (5163415)；Φ3 四氟高溫電纜 (5161515） | |||||||
| 其他選項 | * 型號+“E”：選配輸出1/4-28四芯接嘴為粗針形式, 可與PCB 1/4-28四芯電纜互換 * 型號+“F”：選配防水連體電纜（IP68）(注：頻率響應的高頻截止頻率因連體電纜會發生變化，具體高頻截止頻率將以傳感器校驗報告為準）選配防水連體電纜，原外形尺寸10.8mm3，調整至12mm3 * 型號+“L“：低頻擴展，5% -- 0.5 Hz | |||||||
